BFA-1阀门控制器

　　一、概述

　　BFA-1型电动阀门控制器是与阀门电动装置配套使用的产品，用以控制电动阀门的开启和关闭。

　　二、技术参数

　　1、工作电压：380V 50Hz 三相四线制。

　　2、控制功率：BFA-1 1.1Kw BFA-2 1.1Kw-4 Kw。

　　3、环境温度：-20℃—40℃。

　　4、周围不含有强腐蚀性、易燃易爆介质。

　　5、相对湿度不大于80%(20℃±5℃)。

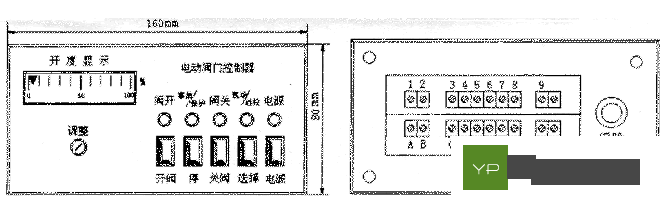

　　6、外形尺寸80×160×290mm，开孔尺寸152+1mm×76+1mm。

　　7、重量：3Kg。

　　三、安装与调整

　　1、根据所选购的型号规格按图将其安装固定，后面板上的接地端子必须可靠接地。

　　2、控制器和电动装置的电路图号是相同的，用电缆按相同的端子号把控制器和电动装置连接起来，如果用户不需要现场控制，12、13、14端子可不接。电动阀门控制器用于自控系统中时，12、13、14端子用于“自动开”、“自动关”对应信号的输入端子。

　　3、按下电源键，电源指示灯亮，现场远控开关指向远控，远控指示灯亮。

　　4、用手轮将阀门开启至50%开度处，按下开阀或关阀键，检查阀门的旋向与所按的按键是否一致，如不一致立即按停止键，切断三相电源，调换三相电源中的任意两相。

　　5、按下开阀键，当阀门全开到位时，前面板上的开阀指示灯亮;按下关阀键，当阀门全关到位时，前面板上的关阀指示灯亮;当阀门在开或关的过程中需要停止时，按停止键，阀门停止。把4号和7号端子短接，前面板上的事故灯亮。

　　6、当阀门处在全开位置时， 调前面板上的调整电位器，使开度表显示100%处。

　　7、现场远控开关指向现场，现场指示灯亮，短路12号和13号端子，阀门和开向运行，为点动状态;短路12号和14号端子，阀门向关向运行，为点动状态。

　　8、后面板上的保险管5×20，1A。
